项目背景
某国内牧野牧野机床设备制造商生产先辈的盘丝车床产品,可知足国内市场对大型卡盘盘丝加工的高档数控车床需求。该车床配置有多工位刀塔,带有一个刀架,不仅能车削卡盘端面盘丝螺纹及其他各种内外圆柱面、圆锥面、圆弧曲面、公英制螺纹等,还可对金属成品进行轴向、径向的钻、铰、镗孔、攻丝等加工,是理想的全功能车床。

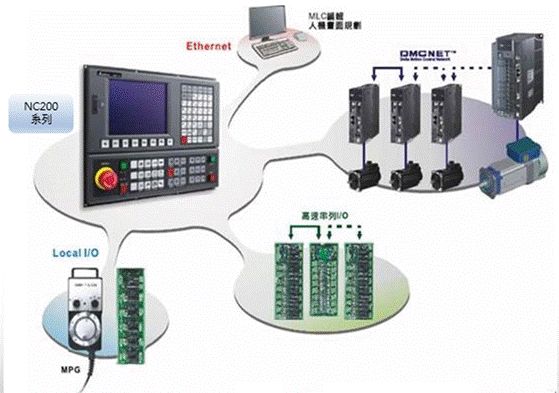

台达为该型号牧野牧野机床提供全新的CNC车床数控体系NC200系列成都人事考试网,采高性价比的嵌入式硬件设计,搭配台达专用伺服系列、主轴电机,及新一代通信网络DMCNET进行高速数据传输及控制,知足高速、高精的机械切削加工目的。体系控制如图1所示。
项目方案
该牧野牧野机床整机的刚度、动静态刚度、重要部件的机械结构、防护、冷却等均按当代优化思路设计,具备高刚性、高精度、精良的精度保持性和高生产服从等好处。其搭配的CNC车床数控体系NC200系列操作十分人性化,加上和睦界面设计,更容易上手。
NC200系列是台达针对车削加工的需求特点,推出的高性能数控体系,采用高性能的嵌入式硬件设计百度优化排名,搭配台达专用伺服、主轴电机以及新一代通信网络DMCNET进行高速数据传输及控制,可知足高速、高精的金属切削加工目的。
NC200系列重要亮点在于,完成车床加工义务的同时,也能完成多工位刀塔的轮换换刀工作,让生产加工可以延续进行,进步牧野牧野机床加工服从。

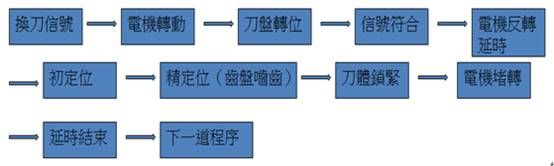

在盘丝车床中,立式多工位电动刀塔采用蜗轮蜗杆转动、三齿轮咬合螺杆锁紧的工作原理,刀塔部分采用三相异步电机控制。根据体系要求, NC200系列接驳高速通信活动控制网络(台达数控专用型伺服驱动器ASDA-A2-NN和伺服电机),通过检测刀架盘顶端的发信器,由高速串行IO控制电磁阀切换控制换向,并通过延时继电器锁紧结束。刀塔工作流程如图2所示。
项目总结
台达CNC车床数控体系NC200系列采用通信网络DMCNET控制协议,配线简单,控制传输速度更快,达到客户对设备功能要求。此外,多工位刀塔设计提拔加工服从并扩大加工范围,受到用户的广泛认可。该项目的成功充分说明台达CNC数控体系在牧野牧野机床控制领域的综合实力。
